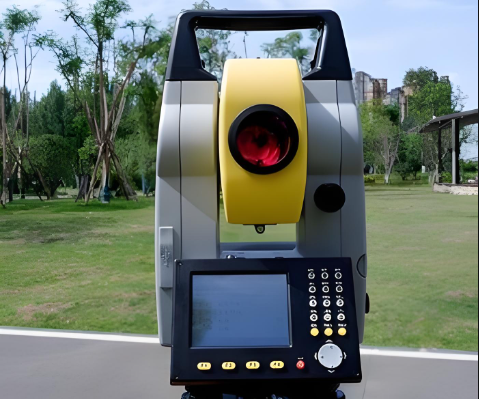

全站儀是現代測量中不可或缺的儀器,但在使用過程中會遇到各種問題,以下是一些常見故障排查與解決方案:
一、電源部故障
1、不能開機
電池損壞:檢查電池是否損壞,若損壞則更換電池。
保險絲燒壞:檢查電源電路保險絲是否燒壞,若燒壞則更換保險絲。
電纜不通:檢查電池接頭和電纜是否接觸良好,若接觸不良則重新連接或更換電纜。
電源電路損壞:若上述檢查均正常,則可能是電源電路損壞,需聯系專業維修人員進行維修。
2、工作時間不夠
電池老化:電池老化會導致容量下降,工作時間縮短,可考慮更換新電池。
充電器故障:檢查充電器是否正常工作,若充電器故障則更換充電器。
二、測距部故障
1、開機出錯提示
機內常數丟失:重新校準儀器或聯系專業維修人員進行維修。
光路信號異常:檢查內光路和外光路信號是否異常,若異常則聯系專業維修人員進行維修。
2、測距死機
光路信號異常:同上處理。
3、測距粗差
光路信號不平衡:調整光路信號或更換相關部件。
自動增益控制AGC故障:檢查AGC電路是否正常工作,若故障則更換相關部件。
4、測距內符合精度低
氣象環境不好:改善測量環境,避免在惡劣氣候條件下進行測量。
棱鏡背景光太強:調整棱鏡位置或更換棱鏡。
外光路回光信號太弱:調整測量位置或增加反射裝置。
電路噪聲太大:檢查電路是否異常,若異常則聯系專業維修人員進行維修。
5、測距短
雪崩二機管偏置電壓偏低:調整雪崩二機管偏置電壓。
發光二極管老化:更換發光二極管。
光學系統發霉或污損:清潔光學系統或更換相關部件。
6、三軸不一致
發射、接收、照準三軸不一致:調整三軸至一致狀態,若無法調整則聯系專業維修人員進行維修。
7、設置錯誤導致的測距問題
棱鏡類型設置錯誤:檢查棱鏡類型設置是否正確,若錯誤則更改設置。
棱鏡常數設置錯誤:檢查棱鏡常數設置是否正確,若錯誤則更改設置。
儀器常數設置錯誤:檢查儀器常數設置是否正確,若錯誤則更改設置。
三、測角部故障
1、出錯提示
內部常數丟失:重新校準儀器或聯系專業維修人員進行維修。
儀器未整平:重新整平儀器。
補償器偏差過大:調整補償器或更換補償器。
度盤傳感器信號異常:檢查度盤傳感器是否正常工作,若異常則更換傳感器。
2、歸零差過大
調整歸零:按照說明書或?qū)I(yè)指導進行歸零調整。
四、顯示屏故障
1、顯示屏模糊
顯示屏臟污:使用軟布輕輕擦拭顯示屏,清除污漬。
顯示設置不正確:調整顯示屏的亮度和對比度,使其達到最佳觀看效果。
五、其他問題
2、儀器不能自動對準
環境干擾:檢查周圍環境是否存在干擾源,如電磁信號干擾或金屬物體的阻擋,將全站儀遠離干擾源或移除阻擋物。
地面不平整:調整測量位置,保證地面平整。
儀器設置錯誤:確保儀器設置正確,包括儀器的坐標系統、高程基準等。
2、儀器測量誤差較大
儀器校準不準確:定期檢查全站儀的校準情況,如需要校準時及時聯系儀器維修人員。
操作不當:按照使用說明書進行正確的操作,避免操作失誤和不規范。
環境因素:在惡劣的氣候條件下選擇合適的測量方法或調整儀器設置。
3、數據傳輸問題
檢查數據線和連接口:確保數據線連接牢固無松動現象,檢查連接口是否干凈無灰塵或污垢。
軟件設置:根據使用的數據處理軟件進行相應的設置,確保軟件與全站儀的通信協議匹配。
4、儀器制動松動
固定制動:把固定制動的兩顆螺絲擰松,然后旋轉帶緊制動螺旋,再把兩個螺絲緊上即可。
5、i角設置錯誤
重置i角:通過重置i角來解決這個問題,具體步驟請參考說明書中的“檢驗和校正”部分。
6、面板內部污損
清洗電路板:拆下對應的面板,用脫脂棉球蘸少許酒精對面板的電路板進行清洗。
綜上所述,全站儀在使用過程中可能會遇到多種故障,但只要掌握了正確的排查與解決方案,就能夠及時排除故障,確保測量工作的順利進行。
