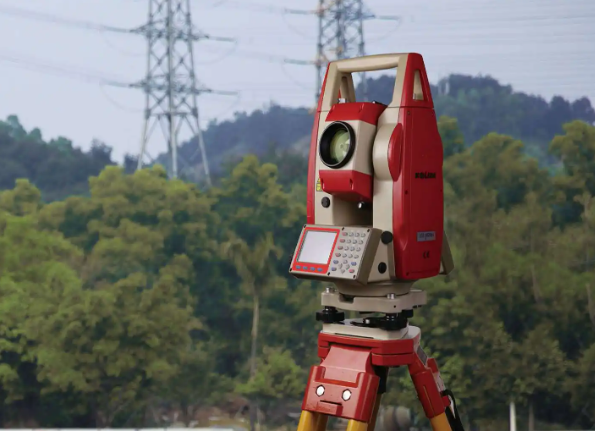

科力達全站儀后交法坐標放樣是一種通過后方交會的方式進行坐標放樣的方法。以下是其基本步驟:
1、在測量模式P3頁或菜單界面2頁啟動后方交會功能,輸入1號已知點坐標,按F4確定鍵。取值:調用儀器內存坐標。記錄:存儲當前坐標。
2、輸入2號已知點坐標,按F1測量鍵。
3、照準點1,按F4測距。
4、測距完成后,按F4是鍵確認。如需高程則輸入目標高。
5、照準點2,按F4測距。
6、測距完成后,按F1計算鍵。
7、當dHD、dZ接近0時,表示數據越準確,按F4確定鍵;如不需要高程則不用關注dZ值。重測:重新觀測已知點。加點:增加新的已知點。記錄:采用計算結果并記錄。
8、按照提示照準對應已知點按F4是鍵設置方位角,建站完成。
在使用科力達全站儀進行后交法坐標放樣時,還需要注意以下幾點:
1、合理選擇測站點和后視點,確保其位置穩定,避免變動對放樣精度的影響。
2、在打開包裝或取出儀器前,應確保儀器放在機柜中,避免受到外界影響。
3、裝載或卸載儀器時,必須握住手柄,避免握住人機界面的下部或鏡筒,以保護儀器精度。
4、光學元件應保持清潔,避免灰塵影響測量精度。
5、輸入正確的坐標數據,避免誤差的產生。
6、確定好放樣點后,應及時用粉筆在地面上做好臨時標識。
