全站儀弧線測量是在工程測量中常用的一種方法,用于測量和繪制弧線的形狀和位置。以下是全站儀弧線測量的操作指南:
準備工作:
1、選擇合適的全站儀,并確保其具備弧線測量功能。
2、在測量現場設置好控制點,確保點位穩定且準確。
設置儀器:
1、將全站儀放置在穩固的三腳架上,并確保儀器水平。
2、啟動全站儀,并進行校準和設定測量參數,包括測量單位、角度和距離精度等。
設置反射棱鏡:
將反射棱鏡放置在弧線上的測量點上,并確保棱鏡與全站儀之間的距離適中。
瞄準棱鏡:
1、使用全站儀的目鏡或觀測器,通過調整水平角和垂直角,將光束準確瞄準到棱鏡上。
2、確保全站儀顯示器上顯示的追蹤狀態是穩定的,表示儀器已經成功鎖定了棱鏡。
進行測量:

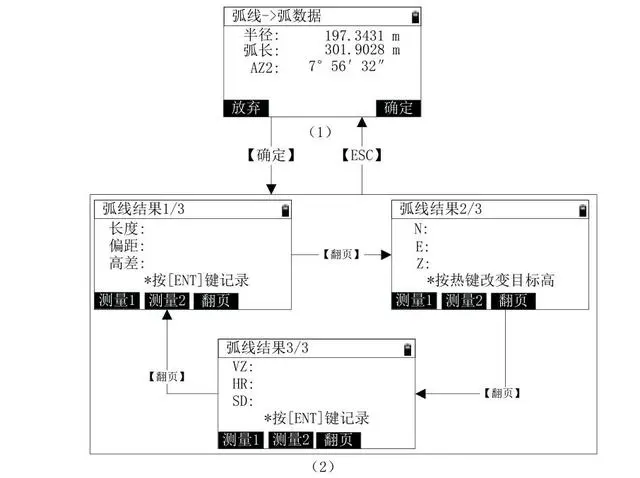

1、在“弧線->弧數據”界面,按【確定】鍵,進入“弧線->結果”界面;
2、照準棱鏡點,按【測量 1】或【測量 2】啟動測距,測距成功后顯示測量結果數據;
3、按【翻頁】鍵切換查看 3 頁結果數據;
4、按【ENT】進入“記錄點數據”界面記錄測量點數據。
拓展知識:
弧線定義分為2端點+方位角定義弧線、半徑+方位角定義弧線、半徑+弧長定義弧線等3種。
1、2端點+方位角定義弧線:此方法使用弧線的兩個端點坐標和兩點的切線方位角來確定弧線。
2、半徑+方位角定義弧線:此方法使用弧線的一個起點坐標和弧線半徑以及兩個端點的切線方位角來確定弧線。
3、半徑+弧長定義弧線:此方法使用弧線的一個起點坐標、弧線半徑、起點的切線方位角和弧長來確定弧線。
