后方交會可以說是全站儀最重要的功能之一了,而后方交會法作為工程測量學的一種方法,主要是在待定點上向多個已知點進行水平角觀測,并根據已知點的坐標及兩個水平角值計算待定點坐標的方法。今天我們就以科力達全站儀442為例來介紹一下后方交會操作步驟。

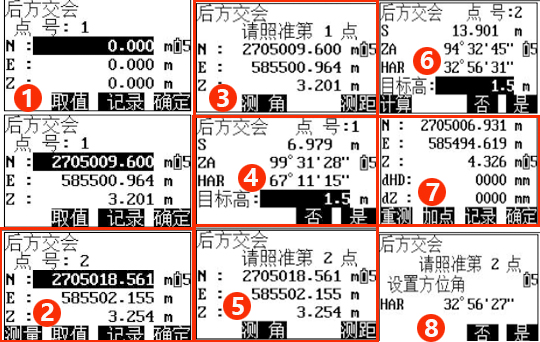

1、進入全站儀操作界面,在測量模式P3頁或菜單界面2頁啟動后方交會功能,輸入1號已知點坐標,按F4確定鍵。 取值:調用儀器內存坐標。 記錄:存儲當前坐標。
2、輸入2號已知點坐標,按F1測量鍵。
3、照準點1,按F4測距。
4、測距完成后,按F4是鍵確認。 如需高程則輸入目標高。
5、照準點2,按F4測距。
6、測距完成后,按F1計算鍵。
7、當dHD、dZ接近0時,表示數據越準確,按F4確定鍵;如不需要高程則不用關注dZ值。 重測:重新觀測已知點。 加點:增加新的已知點。 記錄:采用計算結果并記錄。
8、按照提示照準對應已知點按F4是鍵設置方位角,建站完成。
